캐스케이드 보일러란?





오늘은 에너지 효율성과 유연성을 높이기 위해 자주 채택되는,
캐스케이드 보일러(Cascade Boiler) 시스템에 대해 정리해보겠습니다.



기존 대형 보일러 1대로 운전하던 방식에서 벗어나,
여러 대의 소형 보일러를 직렬 또는 병렬로 구성해 유량·부하에 따라 탄력적으로 운전하는 방식입니다.

캐스케이드 보일러는 특히

부분부하 효율, 백업 운전, 초기비용 절감 등의 이점으로 많이 활용됩니다.













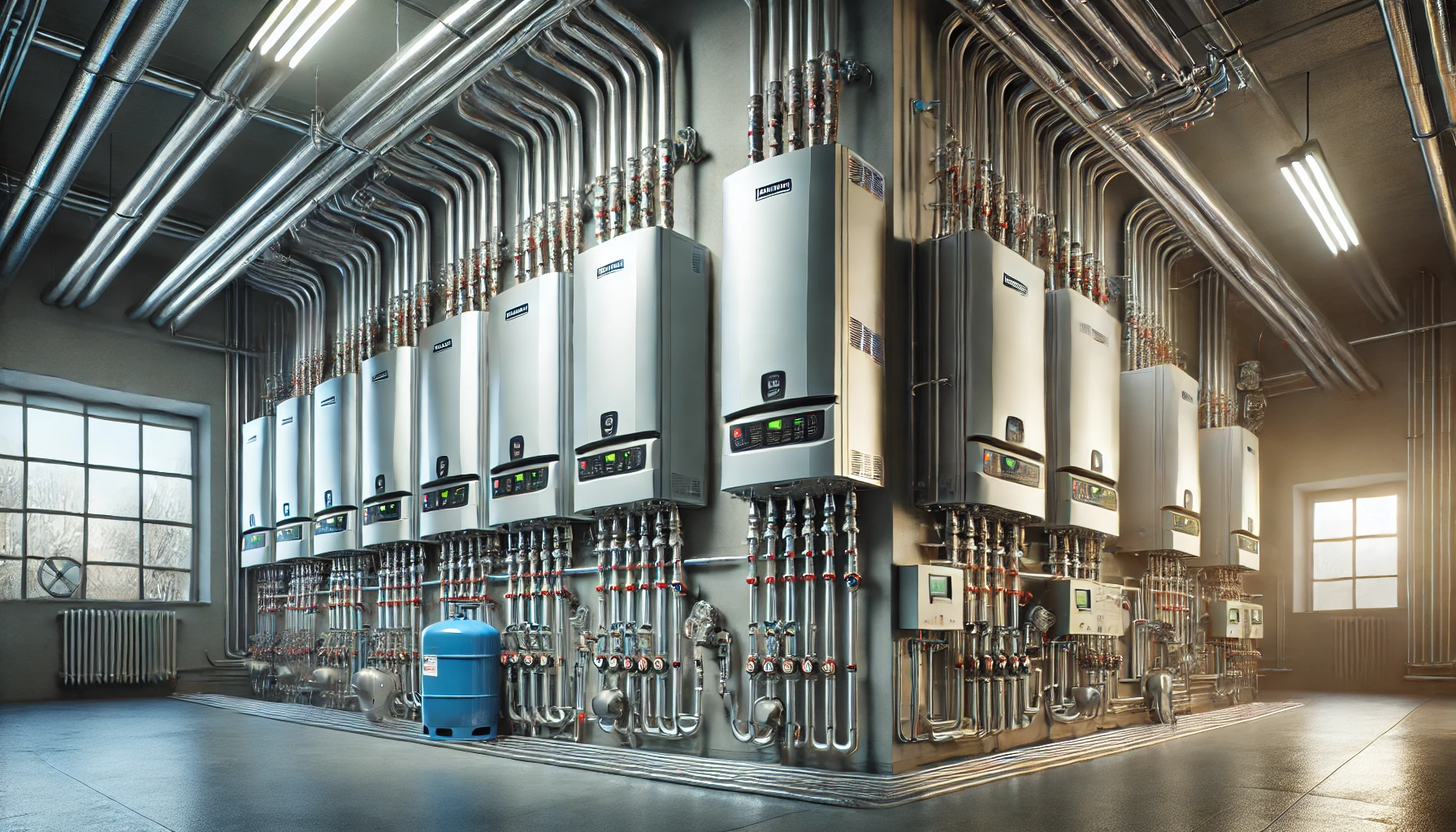

캐스케이드 보일러란?

캐스케이드 보일러는
2대 이상(보통 3~8대)의 중소형 보일러를 병렬로 연결한 시스템으로,
난방부하나 온수수요에 따라 보일러를 단계별로 ON/OFF 또는 비례제어하는 구조입니다.



이 방식은 각 보일러가 부분부하 구간에서 고효율 운전하도록 하여
전체 시스템 효율을 높이는 데 목적이 있습니다.





이해하기 쉽게 비유해보자면

기존 보일러 시스템이 대형 버스 한 대로 모든 손님을 태우는 방식이라면,
캐스케이드는 미니밴 여러 대가 손님 수에 맞춰 출발하는 방식입니다.



손님이 적을 땐 한 대만 움직이고,
많아지면 추가로 차량이 운행되며,
모두 정지해도 항상 한 대 정도는 대기 중이죠.



그런 의미에서 캐스케이드 보일러는

에너지 절감 + 유연한 대응 + 백업 운전까지 동시에 가능한 시스템입니다.











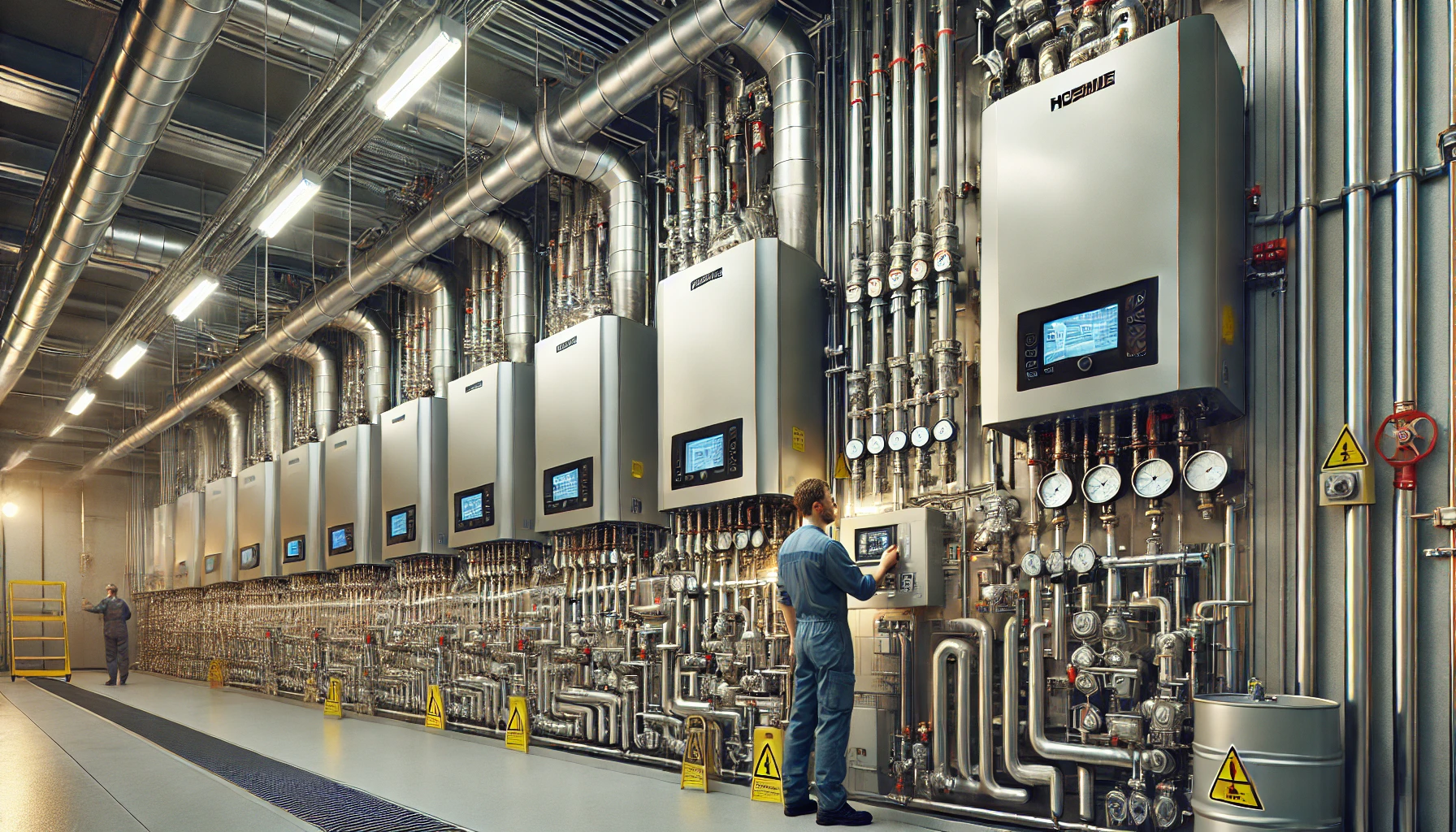

캐스케이드 보일러의 구성 요소

캐스케이드 보일러의 구성 요소는 다음과 같습니다.

구성	설명
공통 매니폴드	급탕, 환수 배관을 병렬 연결하는 집수배관
제어 컨트롤러	순차 제어(ON/OFF), 부하 분산, 예열, 로테이션 운전 등
안전장치	온도 센서, 유량 스위치, 차압계, 과열방지 등 포함
보조기기	순환펌프, 팽창탱크, 배기계통(공동 플루 방식)











캐스케이드 보일러 운전 방식

캐스케이드 보일러의 운전 방식은 다음과 같습니다.

• 순차 ON/OFF : 필요한 열량만큼만 보일러 수를 자동 선택
• 순환 로테이션 : 특정 보일러만 계속 쓰는 현상 방지 (수명 분산)
• 비례제어 지원 : 고급 시스템은 각 보일러를 % 단위로 조절 가능
• 예열·지연기동 기능 : 급격한 온도 변화나 수격 방지 가능













캐스케이드 보일러의 장점

캐스케이드 보일러의 장점은 다음과 같습니다.

• 부분부하 효율 극대화
   → 각 보일러는 고효율 운전 구간(20~60%)에서 운전
• 부하 탄력 대응
   → 시간대·구역별 수요 변화에 맞게 자동 대응
• 운전 안정성 향상
   → 1대 고장 시 나머지로 백업 운전 가능
• 초기 투자비 절감
   → 대형보일러 1대보다 저렴한 모듈형 조합 가능
• 증설 용이성
   → 공간 여유 시 향후 증설도 간단
• 배관 간편화
   → 집수배관만 통합하면 구조 단순화 가능











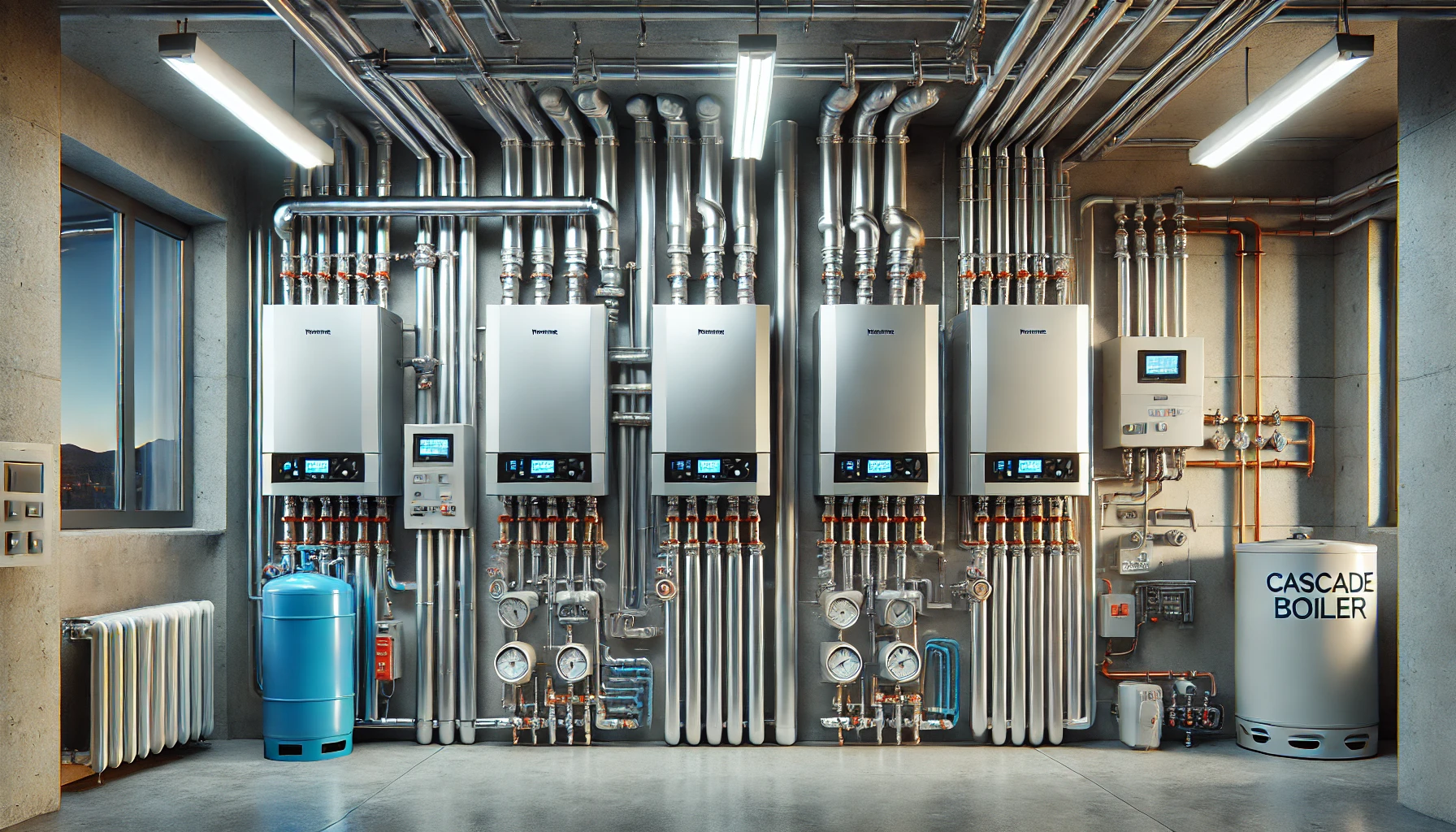

캐스케이드 보일러 적용 사례

캐스케이드 보일러의 적용 사례는 다음과 같습니다.

• 학교·병원·소형 빌딩 : 난방/급탕 이중 필요 시설
• 호텔·기숙사 : 시간대별 수요차 큰 건물
• 신축 아파트 지하기계실 : 공간 제약 있을 경우
• 리노베이션 현장 : 대형 보일러 철거 후 교체 적용









캐스케이드 보일러 주의할 점

운용 시 주의할 점은 다음과 같습니다.

• 1차·2차 회로 분리 필요 여부 확인 : 큰 규모는 2차측 분리 필요
• 배관 설계 시 수두·유량균형 주의
• 배기가스 처리 : 공동 연도 방식 시 과압 방지 설계 필수
• 자동제어 로직 확인 : 외기온도, 부하예측, 로테이션 반영
• 보일러별 전기·연료 계통 관리 : 분리계량 시 계약 용이









마무리

캐스케이드 보일러는
여러 대의 소형 보일러를 병렬 구성해
열수요에 따라 단계적으로 운전하는 고효율 시스템입니다.



초기 투자비 절감, 에너지 효율 향상, 고장 시 백업 운전 가능,
설비공간 유연성 확보 등 다양한 장점이 있어
소형·중형 건물의 새로운 표준 보일러 방식으로 자리 잡아가고 있습니다.
