📌 개요
대수평균온도차(Log Mean Temperature Difference, LMTD)는 열교환기의 성능을 평가할 때 중요한 지표로, 열교환기 내부의 온도 차이를 보다 정확하게 표현하기 위해 사용됩니다. 열교환기 입구와 출구에서의 온도 차이를 산술적으로 평균내는 것이 아니라, 대수 평균을 사용하여 보다 실제 열 전달 특성을 잘 반영하도록 합니다.

LMTD는 특히 병류 및 향류 흐름에서 온도 차이가 일정하지 않을 때, 평균 온도차를 정확히 구하는 데 유용합니다.

📌 대수평균온도차 공식

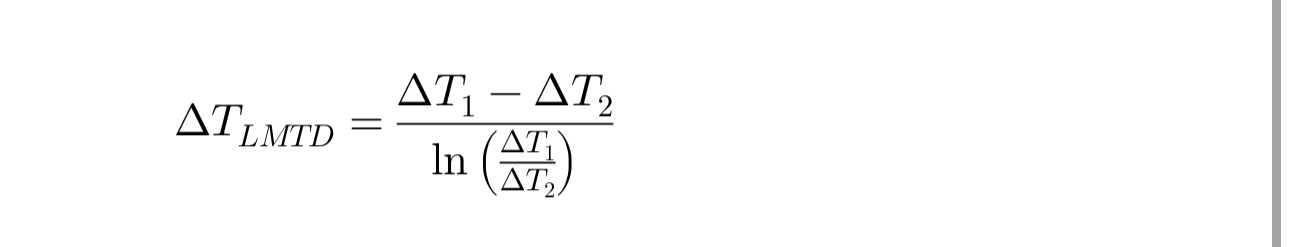

대수평균온도차는 다음과 같은 수식으로 정의됩니다.

여기서,
ΔT₁ : 열교환기 입구 온도차
ΔT₂ : 열교환기 출구 온도차
ln : 자연로그 함수

이 공식은 ΔT₁과 ΔT₂가 같아지면 0이 되는 특성을 가지므로, 두 온도 차이가 비슷할 경우 사용에 주의해야 합니다.

📌 대수평균온도차의 활용
대수평균온도차는 다음과 같은 경우에 주로 사용됩니다.

열교환기 설계
열교환기의 크기 및 성능을 결정할 때 중요한 요소로 사용됩니다.

에너지 효율 분석
열교환기에서 에너지 손실을 최소화하기 위한 평가 기준으로 활용됩니다.

병류 및 향류 비교
병류 방식에서는 대수평균온도차가 상대적으로 작아 효율이 낮아지며, 향류 방식에서는 보다 큰 값이 되어 열전달 성능이 향상됩니다.


📌 대수평균온도차와 유효온도차 비교
LMTD 외에도 유효온도차(Effectiveness-NTU 방법)를 사용하여 열교환기의 성능을 분석할 수 있습니다. LMTD 방식은 입출구 온도 조건이 명확할 때 유리하며, E-NTU 방식은 열교환기 크기가 정해져 있을 때 보다 유리합니다.

정리하자면, 대수평균온도차는 열교환기의 성능을 평가하고 설계할 때 필수적인 개념이며, 이를 정확히 이해하고 적용하는 것이 중요합니다.
