안녕하세요. 달삣삐입니다. 오늘은 배전반과 분전반의 차이점에 대해 알아보겠습니다. 둘 다 전력에너지를 분배하는 설비라는 점에서는 동일하나 다음과 같은 차이점이 있습니다.
배전반
배전반은 발전소나 변전소에서 공급되는 고압 전력을 건물 또는 공장 내의 여러 부하로 효율적이고 안전하게 분배하는 역할을 합니다. 주로 고압(22.9kV 이하) 또는 저압(380V, 220V) 전력을 받아 적절한 회로로 분배하며, 차단기, 계전기, 계측기 등이 포함되어 있습니다.
배전반의 주요 기능은 다음과 같습니다.
1) 전력 배분 : 전체 부하에 적절한 전력을 공급
2) 보호 기능 : 과부하 및 단락(단선, 합선) 보호
3) 계측 및 감시 : 전압, 전류, 전력 등을 모니터링
4) 제어 기능 : 전기 부하의 상태를 관리하고 조작
일반적으로 전기실에 설치되며, 전력 공급의 핵심적인 역할을 하는 것이 배전반입니다.
분전반
반면 분전반은 배전반에서 공급된 전력을 세분화하여 최종 사용처(조명, 콘센트, 기기 등)에 배분하는 장치입니다. 일반적으로 저압 전력(380V, 220V)을 다루며, 특정 구역이나 장비에 전력을 공급하는 역할을 합니다.
분전반의 주요 기능은 다음과 같습니다.
1) 소규모 부하 분배 : 특정 층, 구역, 기계 등에 전력 공급
2) 안전 보호 : 누전차단기, 과전류 차단기 등을 통해 안전 관리
3) 유지보수 편의성 : 개별 회로 점검 및 관리 용이
주로 사무실, 아파트, 상가, 주택 등의 공용부에 관리자가 직접 조작할 수 있는 환경에 배치됩니다.

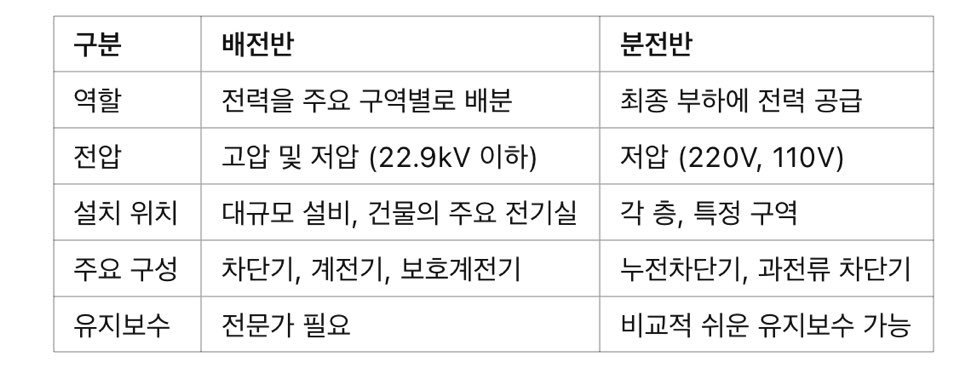

배전반 분전반 차이점
정리해보자면, 배전반은 전력을 큰 단위로 배분하는 역할을 하고, 분전반은 이 전력을 세부적으로 나누어 최종적으로 사용할 수 있도록 공급하는 역할을 합니다. 배전반은 일반적으로 건물의 전기실에 설치되며, 분전반은 동전기실 등 공용부에 설치되는 차이점이 있습니다.
