안녕하세요. 달삣삐입니다. 오늘은 건물에 들어가는 핵심적인 전기설비인 변압기의 원리에 대해 알아보겠습니다. 원리에 대해 파고들기에 앞서 일단 변압기가 왜 필요한지부터 알아보겠습니다.
변압기는 왜 필요한가?
변압기는 전력 시스템에서 매우 중요한 역할을 하며, 다양한 이유로 필수적으로 사용됩니다. 변압기가 필요한 이유를 살펴보면 다음과 같습니다.
첫째, 전력 전송 효율 향상을 위해 필요합니다.
전기는 장거리 전송 시 전력 손실이 발생하게 되는데, 전류가 클수록 저항에 의해 발생하는 손실(줄 열 손실)이 증가합니다. 따라서 전압을 높이고 전류를 낮추면 송전 손실을 최소화할 수 있습니다. 실제로 발전소에서 생성된 전기는 변압기를 통해 수백 kV의 고전압으로 변환되어 송전되며, 이는 수백 킬로미터 이상의 거리에서도 효율적으로 전력을 전달할 수 있도록 합니다.
둘째, 안전한 전력 공급을 위해 필요합니다.
산업용, 상업용, 가정용 전기기기는 각각 적절한 전압을 필요로 합니다. 발전소에서 생성되는 고전압 전력을 그대로 사용할 수 없기 때문에 변압기를 이용해 사용자가 필요로 하는 적정 전압(220V, 110V 등)으로 낮춰 안전하게 공급해야 합니다. 이 과정에서 감압 변압기를 사용하여 전압을 조정합니다.
이제 변압기가 필요하다는 것은 알았으니, 변압기의 원리에 대해 알아보겠습니다.
변압기의 원리
변입기는 기본적으로 전자기 유도 원리를 활용하여 1차 코일(입력)과 2차 코일(출력) 간의 전압을 조정합니다.
변압기의 작동 원리를 단계별로 설명하면 다음과 같습니다.
첫째, 자속발생
1차 코일에 교류 전류가 흐르면 자속(자기장)이 발생합니다. 이 자속은 변압기 코어(철심)를 통해 2차 코일로 전달됩니다.
둘째, 전자기유도를 통한 새로운 전압발생
1차 코일의 교류 전류 변화로 인해 생성된 자속은 2차 코일에 전자기 유도를 일으켜 새로운 전압을 생성합니다. 이때 전압의 크기는 코일의 감은 수(권선 수)에 따라 결정됩니다.
셋째, 권수비 법칙에 따라 승압/감압

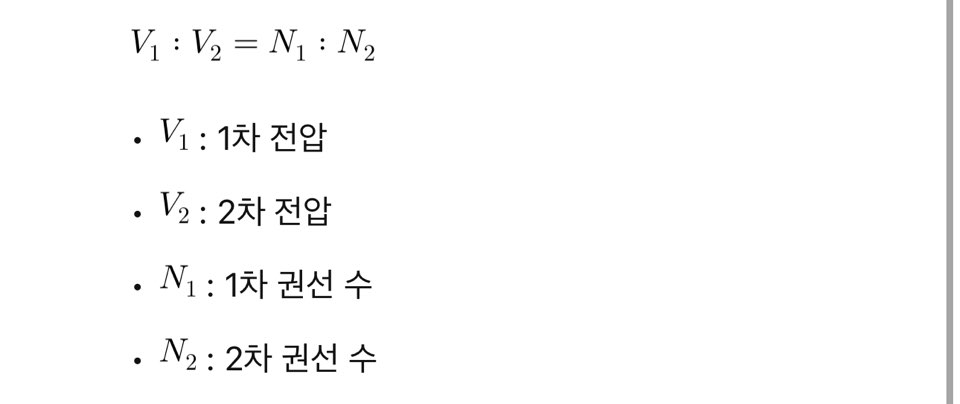

전압 변환은 권수비 법칙을 따릅니다. 즉, 변압기에서 1차와 2차 코일의 권선 수 비율에 따라 전압이 변환되며, 다음 공식으로 표현됩니다.
예를 들어, 1차 권선이 100회, 2차 권선이 50회라면, 1차 전압이 220V일 때 2차 전압은 110V로 감소됩니다.
참고로 변압기의 종류에는 전압을 증가시키는 승압 변압기와 전압을 낮추는 감압 변압기가 있습니다. 전력 시스템에서는 장거리 전송 시 손실을 줄이기 위해 고전압으로 변환하는 승압 변압기를 사용하고, 가정에서는 저전압으로 변환하는 감압 변압기를 주로 사용합니다.
마무리
원리에 대해 감이 오셨나요? 한번 더 정리하자면, 변압기의 핵심원리는 전자기 유도 현상입니다. 변압기는 전자기 유도 현상을 이용하여 교류 전압을 변환하는 장치로 전력 전송 및 산업 현장에서 필수적인 역할을 수행합니다.
